Domicile / Produit / Actionneur / Actionneur pneumatique à retour à ressort de la série DELCO AT - Contrôle d’urgence de sécurité

Catalogue: Actionneur

Modèle:

Série AT

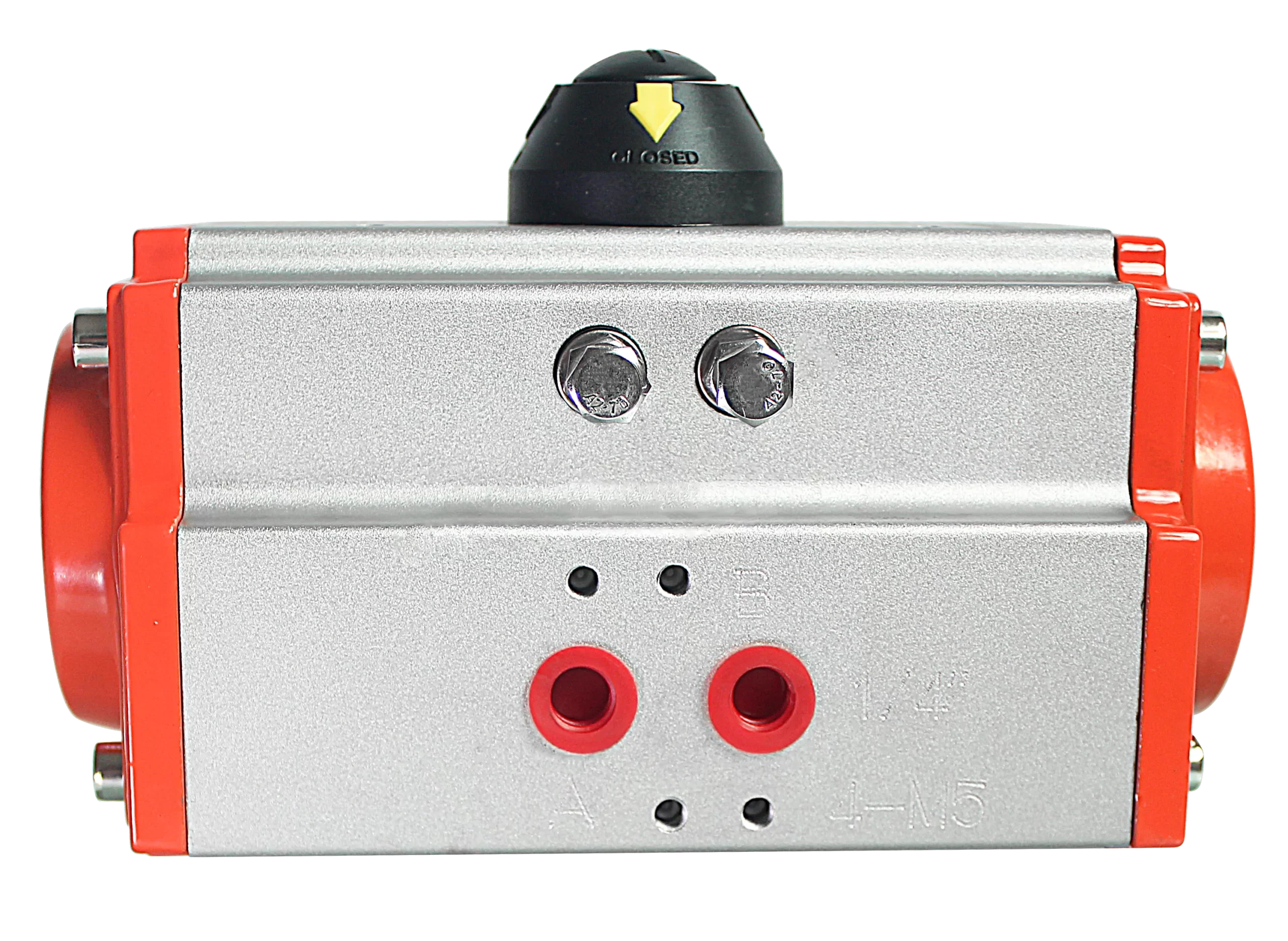

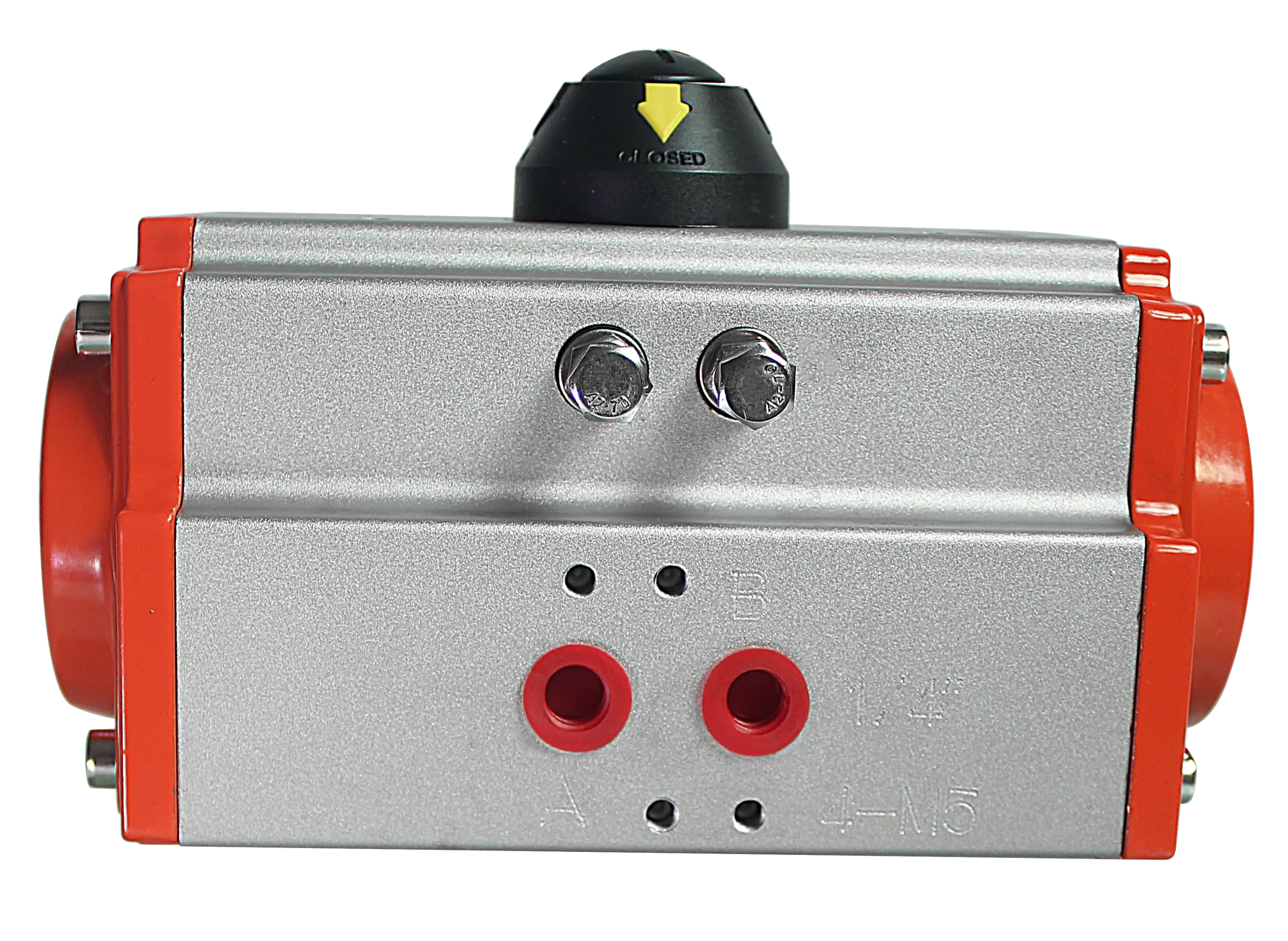

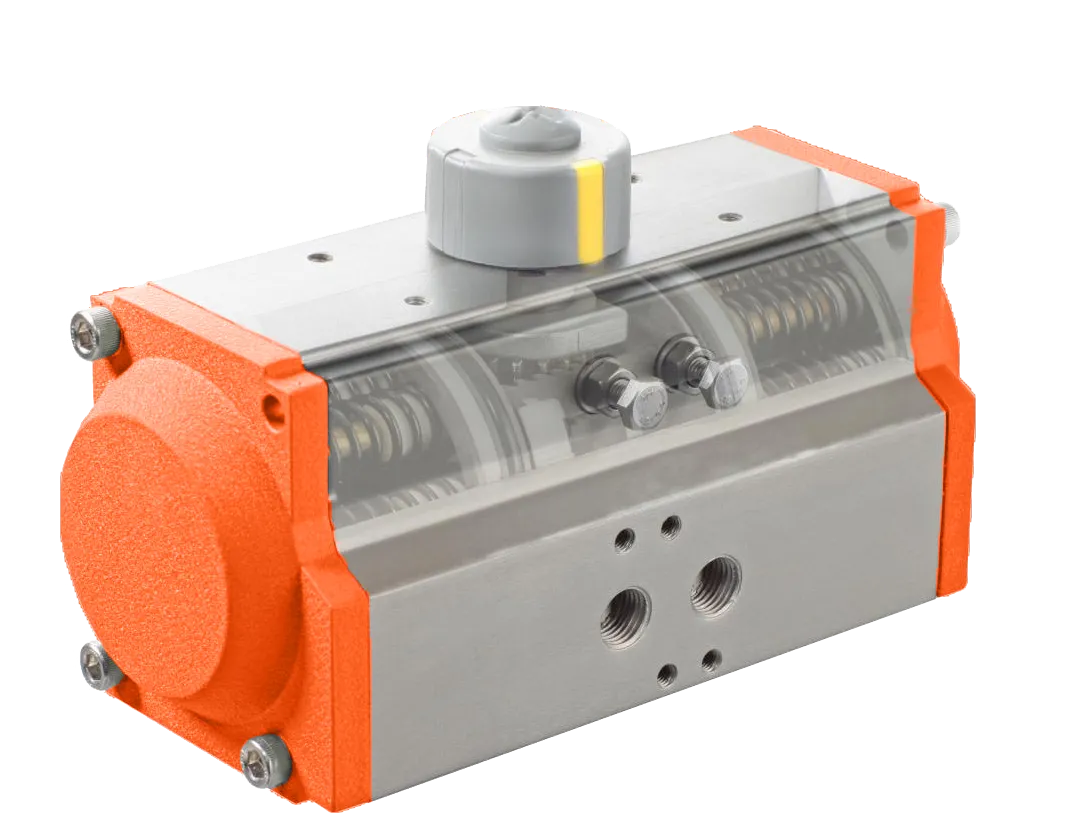

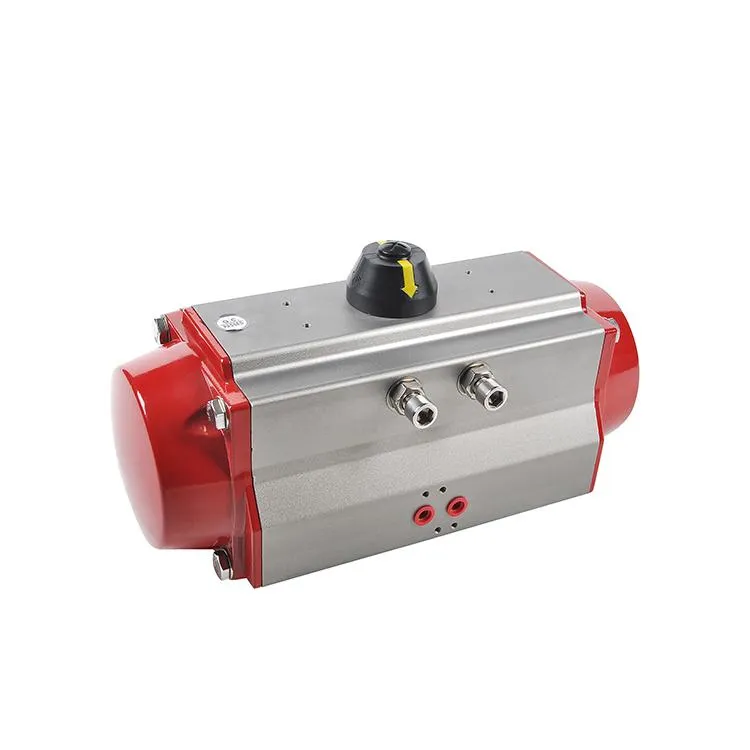

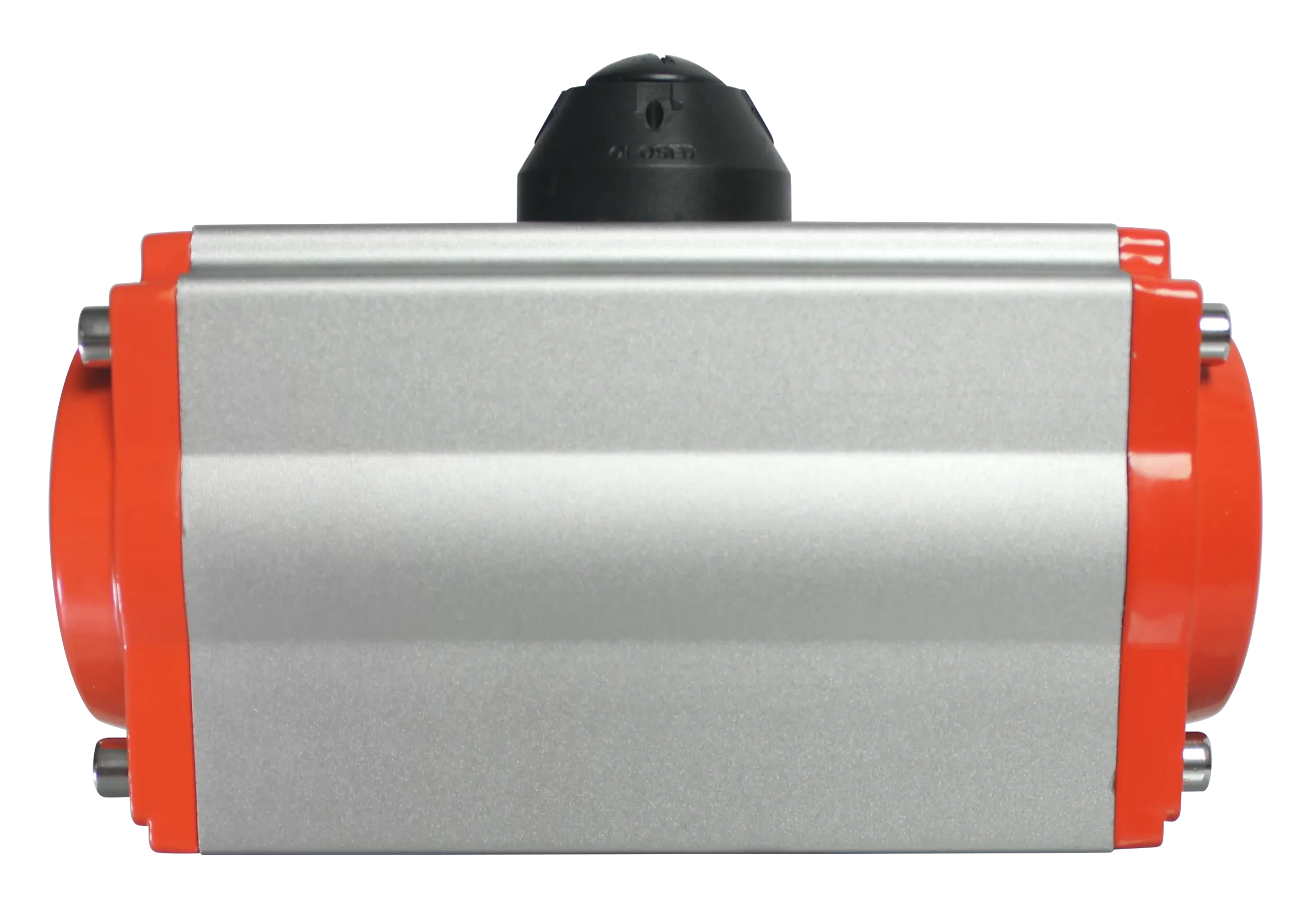

Actionneur pneumatique à retour à ressort de la série DELCO AT - Contrôle d’urgence de sécurité

The DELCO AT Spring Return Pneumatic Actuator is the ideal choice for safety-critical applications requiring a guaranteed fail-safe position. Utilizing robust internal springs, this single-acting actuator ensures rapid reset and reliable emergency shut-off or open upon loss of air supply or power, protecting personnel and process equipment. Designed for fast action speed, it operates efficiently within a specified air pressure range (2.5–8 Bar) and is configurable for various temperature extremes, making it essential for hazardous working conditions.

Obtenez un devis gratuit

Fonctionnalités

A rugged, single-acting pneumatic actuator providing rapid, fail-safe spring return operation for emergency control, featuring a 2.5–8 Bar pressure requirement and precise ±5° end-of-travel adjustment.

✅Fail-Safe Emergency Function: The spring action guarantees the valve returns instantly to its pre-set safety position (Fail-Close or Fail-Open) upon failure of the air supply, critical for hazardous applications.

✅Rapid Action Speed: The single-acting design allows air pressure to act in one direction and the spring to provide rapid force in the return direction, optimizing emergency response time.

✅Specific Pressure Range: Operates reliably between 2.5 Bar and 8 Bar air supply, reflecting the necessary force required to overcome spring compression for secure operation.

✅Versatile Temperature Options: Suitable for standard operation within -20°C to +80°C, with specialized options available to handle low temperatures down to -35°C for extreme environments.

✅Precise Travel Adjustment: Equipped with mechanical stops that allow for fine-tuning of the end-of-travel position with a ±5° adjustment range, ensuring zero leakage on shut-off.


Détails du produit

Dimension

Tableau de dimension des actionneurs de vannes pneumatiques

MODÈLE	Un	B	C	D	Et	F	G	H	J	K	N	M	L	P	Avec	Trou d’air
AT52	30	42.5	65.5	72.4	92.5	50.5	30	80	∅36	∅50	M5×8	M6×10	150	42	14	NAMUR G1/4"
AT63	36	47	81	88.5	98.5	69.5	30	80	∅50	∅70	M6×10	M8×13	171	42	18	NAMUR G1/4"
AT75	42.5	53	93	100	120	78	30	80	∅50	∅70	M6×10	M8×13	186	42	18	NAMUR G1/4"
AT83	46.5	57	98.5	109.7	129.5	86	30	80	∅50	∅70	M6×10	M8×13	206	42	21	NAMUR G1/4"
AT92	50	58	106	117	137	90	30	80	∅50	∅70	M6×10	M8×13	265	42	21	NAMUR G1/4"
AT105	57.5	64	122.5	135	155	104.5	30	80	∅70	∅102	M8×13	M10×16	272	42	27	NAMUR G1/4"
At125	67.5	74.5	145.5	157	177	120.5	30	80	∅70	∅102	M8×13	M10×16	304	60	27	NAMUR G1/4"
AT140	75.5	75.5	161	174	194	125	30	80	∅102	∅125	M10×16	M12×20	395	60	32	NAMUR G1/4"
AT160	87	87	184	198	228	143	30	80	∅102	∅125	M10×16	M12×20	462	60	32	NAMUR G1/4"
AT190	103	103	216	232	262	172	30	130	∅102	∅140	M10×16	M16×25	520	85	40	NAMUR G1/4"
AT210	113	113	235.5	257	287	194	30	130	∅102	∅140	M10×16	M16×25	538	85	40	NAMUR G1/4"
AT240	130	130	235.5	292	322	230	30	130		∅165	M20×30		592	90	50	NAMUR G1/4"
AT270	147	147	235.5	331	361	253	30	130		∅165	M20×30		713	90	50	NAMUR G1/2"
AT300	161	168	235.5	354	384	290	30	130	∅165	∅215	M20×30	M20×30	771	90	50	NAMUR G1/2"

Accessoires d’actionneur pneumatique de soupapes

Processeur à source d’air: Filtrage combiné, Réduction de la pression, et fonctions de lubrification, Assurer une pression de sortie stable. Disponible en deux parties pour filtrer l’air comprimé des instruments et en configurations en trois parties pour une lubrification supplémentaire.

Solénoïde pneumatique: Régule l’ouverture et la fermeture des vannes pneumatiques en magnétisant et en démagnétisant pour diriger le flux de gaz en fonction des signaux de tension. Offre un contrôle précis sur le fonctionnement des soupapes, couramment utilisé pour gérer le débit des sources de gaz et des circuits.

Interrupteur de fin de course: Détecte l’état des valves et envoie des signaux pour les positions ouvertes ou fermées. Critique dans les systèmes de contrôle automatique, Confirmation et exécution des programmes ultérieurs, Fourniture d’une protection contre l’interverrouillage des vannes, et indiquant des alarmes à distance dans le système.

Positions des soupapes: Crucial pour un contrôle précis du positionnement des soupapes dans les vannes de commande pneumatiques, Comparaison des signaux de déplacement de la tige de soupape et de sortie contrôleur, Ajustement du signal de sortie de l’actionneur en conséquence.

Dispositif manuel: Complète les ensembles d’actionneurs pneumatiques, facilitant le fonctionnement manuel ou pneumatique des vannes papillon et à bille avec une ouverture à 90°. Assure polyvalence et flexibilité dans le fonctionnement des soupapes, permettant un contrôle manuel et automatisé selon les besoins.

Actionneur pneumatique de soupape Défauts courants et inspection, dépannage

Phénomène de défaillance	Éléments d’inspection	Solution
La vanne pneumatique ne peut pas bouger	La valve électromagnétique est normale, La bobine est brûlée, La valve électromagnétique est coincée en train d’être volée	Remplacement de la valve électrovanne, Bobines de remplacement, Retirer des biens volés.
	Un système pneumatique d’alimentation en air séparé, vérifie les joints de test des actionneurs et si le cylindre est endommagé.	Remplacer un anneau et un cylindre défectueux.
	Il y a des impuretés dans la vanne à bobine coincée.	Éliminer les impuretés, remplacer les pièces endommagées.
	La poignée dans un emplacement manuel à moteur manuel.	Échanger
Ralenti, Ramper	La pression d’approvisionnement n’est pas suffisante.	L’augmentation de la pression d’alimentation en gaz(0 4 - 0.7Mpa)
	Le couple de sortie de l’actionneur pneumatique est trop faible.	Augmenter la production de l’actionneur pneumatique.
	La bobine de la vanne ou l’ensemble de la valve est trop serré.	Re - Ajustements d’assemblage.
	Bouchon de conduite d’alimentation en air, Le débit est trop faible.	Excluez la prise, Remplacez la cartouche de filtre.
Dispositifs de réponse sans signal	Court-circuit ou circuit ouvert sur la ligne électrique.	Entretien des lignes électriques.
	La réponse dans la position de la came n’est pas précise.	Ajustez la came au bon endroit
	Microinterrupteur endommagé.	Micro-interrupteur de remplacement
